Kort svar: en enfaset motor kan køre fra en trefaset forsyning, men kun når den tilføres en faseleder plus nulpunktet ved den spænding, der er stemplet på dens typeskilt. Den kan aldrig bruge alle tre faser på én gang; den tredje leder forbliver simpelthen ubrugt. Hvis systemet ikke har nogen neutral, eller den tilgængelige spænding ikke stemmer overens med typeskiltet, vil motoren enten nægte at starte eller overophedes og svigte.
Det er svaret i to sætninger. Det følgende forklarer hvorfor, viser, hvad hver almindelig trefaset forsyning faktisk leverer, og dækker det omvendte spørgsmål, som de fleste mennesker virkelig stiller: hvordan man kører en trefaset motor, når enfaset strøm er alt, hvad du har.
Hvorfor en enfaset motor ikke kan bruge alle tre faser
En enfaset motor har to forsyningsklemmer. Inde i rammen sidder en hovedløbsvikling, sædvanligvis en hjælpe- eller startvikling, og en kondensator eller centrifugalafbryder, der slipper hjælpeviklingen ud, når rotoren når hastighed. Startskemaet antager en sinusformet spænding påført over to punkter.
En trefaset forsyning er lavet af tre ledere, hvis spændinger sidder 120 elektriske grader fra hinanden. En enhed med to terminaler kan kun bygge bro mellem to af disse punkter, enten fase til fase eller fase til neutral. På grund af det er de rigtige spørgsmål smallere end overskriftsspørgsmålet:
- Spændingsmatch: svarer den tilgængelige 1-fasede spænding til motorens typeskilts værdi?
- Neutral vej: i et fire-leder system, er en neutral til stede ved motoren og dimensioneret til motorstrøm?
- Startstrøm: kan grenen klare de tre til fem gange løbende strøm, der trækkes i en brøkdel af et sekund ved hver start?
Hvad hver 3-faset forsyning faktisk leverer
"Trefaset" er ikke én spænding, og det er der, de fleste fejl starter. Tabellen nedenfor viser de systemer, du møder i Nordamerika, Europa og eksportmarkeder, og hvad en enfaset motor ser på hver af dem.
| Forsyningssystem | Fase-til-fase | Fase-til-neutral | Kan en 230 V enfaset motor køre? |
|---|---|---|---|
| 120/208 V wye, 4-leder | 208 V | 120 V | Nej, 120 V er langt under mærkepladen |
| 277/480 V wye, 4-leder | 480 V | 277 V | Nej, 277 V overophedes en 230 V vikling |
| 400/230 V wye, 4-leder (IEC) | 400 V | 230 V | Ja, fase til neutral, præcis som designet |
| 240 V delta, 3-leder | 240 V | Ingen | Ja, linje til linje, hvis motoren er normeret til 240 V |
| 240 V delta med højt ben, 4-leder | 240 V | 120 V på to ben, 208 V på det høje ben | Nej for 230 V; kun 120 V-motorer passer til belysningsbenene |
En 230 V-motor tolererer omtrent plus eller minus 10 procent, så omkring 207 V til 253 V. Uden for dette bånd er en tilbagespoling eller en udskiftning næste skridt.
Hvor skaden normalt sker
Tre fejlmønstre tegner sig for næsten alle servicekald om dette emne.
Linje-til-linje forbindelse ved forkert spænding
En 230 V-motor, der landede på tværs af to linjer i et 400 V-system, ser 400 V. Isolationsspændingen stiger med det samme, driftskondensatoren svigter normalt først, og viklingen følger ofte inden for få minutter.
Ingen neutral eller en understørrelse
Tre-leder delta-systemer har ingen neutral overhovedet, så der er ingen enfaset vej tilgængelig ved maskinen. I fire-leder systemer er nulpunktet nogle gange en tynd styreleder, der aldrig var beregnet til at føre motorstrøm. Det skal dimensioneres til grenkredsløbet, ikke til et pilotlys.
Kørsel af en enfaset motor fra en trefaset VFD
Et standarddrev med trefaset udgang kan ikke køre en kondensatorstartmotor. Den pulserede udgang virker mod kondensatoren og centrifugalkontakten, og hjælpeviklingen er ikke positioneret til at acceptere et syntetisk roterende felt. Drev med en dedikeret enfaset udgang findes, men startkredsløbet skal omarbejdes med den involverede motorleverandør, ikke improviseres på stedet.
Det omvendte spørgsmål: At køre en trefaset motor på enfaset strøm
De fleste mennesker, der søger dette emne, står faktisk over for det modsatte problem: en trefaset motor på stedet med kun enfaset strøm tilgængelig. Det korte svar er det samme i ånden, forbind det aldrig direkte.
Sæt en trefaset motor på en enfaset linje, og der er intet roterende magnetfelt. Rotoren sidder stille, motoren brummer, strømmen stiger mod låst rotorniveau, og overbelastningen udløses, eller viklingen brænder. Enhver brugbar metode nedenfor skaber den manglende tredje fase kunstigt.
| Metode | Hvordan det virker | Brugbar kraft | Egner sig bedst til |
|---|---|---|---|
| Direkte forbindelse | Kun to afledninger, intet roterende felt | Ingen | Aldrig, dette ødelægger motoren |
| Statisk faseomformer | Kondensatorer skaber en start- og driftsfase | Omkring 50 til 60 procent af navneskiltet | Lette, lejlighedsvise belastninger uden hård start |
| Roterende faseomformer | En tomgangsmotor genererer den tredje fase | Tæt på 100 pct | Butikker med flere maskiner, der har brug for rigtigt startmoment |
| VFD med enfaset indgang | Ensretter og inverter syntetiserer tre faser | Cirka 50 procent, medmindre de er overdimensionerede | En motor, der også har brug for hastighedskontrol |
| Udskift med en enfaset motor | Passer motoren til forsyningen ved hånden | 100 procent af den nye vurdering | Belaster op til ca. 3 HK ved 230 V |
To tal afgør, om konvertering er besværet værd. Standard fuldbelastningsstrømtabeller sætter en 230 V enfaset motor på omkring 8 A til 1 HK, 17 A til 3 HK og 28 A til 5 HK, med en startstød tre til fem gange højere. Og når en VFD fødes fra enfaset, koncentreres indgangsstrømmen i færre enheder, så drevet skal dimensioneres til omtrent det dobbelte af motorstrømmen for at holde ensretteren og DC-bussen inden for deres klassificering.
Enkeltfaset eller trefaset: Hvad ændrer sig faktisk
Når begge forsyninger er tilgængelige, kommer beslutningen ned på fem målbare forskelle.
- Startmoment: en trefaset motor udvikler omkring 200 til 300 procent af fuld belastningsmoment ved start; en kondensator-start enfaset motor klarer omkring 150 til 200 procent, og en permanent split kondensator design meget mindre.
- Strøm pr. hestekræfter: trefasede maskiner trækker omtrent halvdelen af strømmen af en enfaset motor med samme kapacitet, så kabler, kontaktorer og overbelastninger er mindre og billigere.
- Effektivitet og effektfaktor: begge kører højere på trefaset, hvorfor premium effektivitetsprogrammer er skrevet omkring dem.
- Rammestørrelse: for de samme hestekræfter er en enfaset motor typisk en eller to stelstørrelser større og mærkbart tungere.
- Praktisk loft: over omkring 3 HK holder den enfasede mulighed op med at give mening på grund af startstrøm og lederstørrelse. En mere fyldig sammenligning af konstruktion og ydeevne er dækket ind vores opdeling af enfasede og trefasede motorforskelle .
En tjekliste, før du overfører noget
- Fotografer navneskiltet: spænding, fase, frekvens, hestekræfter, fuldbelastningsforstærkere og servicefaktor.
- Mål forsyningen ved tilslutningspunktet med en sand-RMS-måler, både fase-til-fase og fase-til-neutral, ideelt set under belastning.
- Bekræft, at nulpunktet findes og matcher grenkredsløbets klassificering.
- Kontroller, at kontaktoren og overbelastningsrelæet passer til motorstrømmen og driftscyklussen.
- Efterse kondensatorerne, og kontroller, at centrifugalkontakten bevæger sig frit, før du genbruger en gammel motor.
- Bekræft rotationen, før det drevne udstyr kobles til, og afstem kabinettet til støv, udvaskning eller udendørs forhold.
Tilpasning af motoren til den forsyning, du har
Hvis forsyningen er 230 V enfaset, og belastningen forbliver under omkring 3 HK, er en fuldstændig lukket kondensatorstart- og startmotor normalt det enkleste svar, og det undgår helt konverteringsudstyr.
Enfaset fuldstændig lukket kondensator Start Kør motor Værd at se for 230 V enfasede belastninger under ca. 3 HK, der tilbyder en fuldstændig lukket kondensatorstart- og kørselsmulighed, der undgår konverteringsudstyr. Se produkt → Hvor der allerede er trefaset strøm i bygningen, klarer en trefaset maskine i en 48- eller 56-ramme det samme arbejde med lavere strøm, bedre startmoment og længere levetid.
Trefaset Fractional Horsepower Premium Effektivitetsmotor Værd at se, hvor 3-faset strøm er tilgængelig, denne 48-56 ramme højeffektive motor passer til lette industrielle belastninger med lavere strøm og længere levetid. Se produkt → Hvis det drevne udstyr har brug for variabel hastighed, men kun enfaset strøm er tilgængelig, omgår en EC-motor hele konverteringsproblemet, fordi elektronikken håndterer kommutering, og selve motoren har ingen startkondensator eller centrifugalkontakt til at kæmpe med et drev.

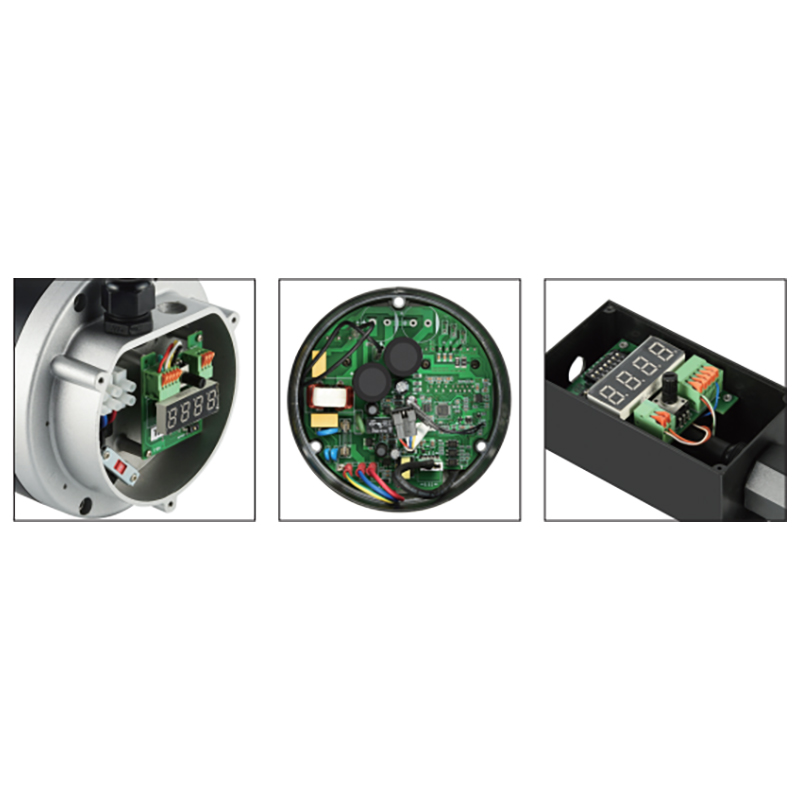

NEMA Frame EC-motor til enfaset udstyr med variabel hastighed Værd at se for udstyr med variabel hastighed på enfaset strøm, denne NEMA 48-ramme EC-motor undgår startkondensatorer og centrifugalkontakter, mens den håndterer kommutering elektronisk. Se produkt → Rammestørrelser, kabinettyper og effektivitetsniveauer skal hænge sammen som et sæt, hvilket er nemmere, når én leverandør dækker både enfasede og trefasede familier. VEJLEDNING bygger NEMA- og IEC-design fra 48 til 250 rammer, i drypsikret, fuldstændig lukket og TENV-konstruktion, så den samme belastning kan matches til den forsyning, stedet faktisk har.
Ofte stillede spørgsmål
Kan en enfaset motor køre på to linjer i en trefaset forsyning?
Ja, forudsat at line-to-line spændingen er lig med mærkepladens klassificering. En 240 V motor på et 240 V delta system er en normal installation. Det er stadig enfaset strøm, og den tredje linje bliver ubrugt.
Hvad sker der, hvis jeg tilslutter en 230 V enfaset motor til en 400 V forsyning?
Viklingen ser omkring 74 procent overspænding. Magnetiseringsstrømmen stiger stejlt, kondensatoren overbelastes, og viklingen overophedes inden for få minutter. Resultatet er normalt en brændt løbevikling og en bulet kondensator.
Kan en VFD køre en enfaset motor fra en trefaset forsyning?
Et standard trefaset udgangsdrev kan ikke. Der findes enfasede udgangsdrev, men startkondensatoren og centrifugalkontakten skal omarbejdes, og motoren skal tåle inverterbølgeform. For de fleste eftermonteringer er det billigere at udskifte motoren end at tilpasse den.
Hvor stor kan en enfaset motor være, før trefaset er det bedste valg?
Kondensator-start enfasede motorer er let tilgængelige op til omkring 3 HK, og lejlighedsvis 5 HK, ved 230 V. Fuldbelastningsstrømmen i disse størrelser, henholdsvis 17 A og 28 A plus en startstød tre til fem gange højere, gør normalt trefaset til det praktiske valg over 2 til 3 HK.
Reglen, der holder dette simpelt: Tilpas motoren til den forsyning, du har, i stedet for at tvinge en motor på en forsyning, den aldrig er designet til. Læs typeskiltet, mål spændingsfasen til neutral og fase til fase, bekræft nulpunktet, og kontroller startstrømmen mod grenbeskyttelsen. Når nogen af disse fire kontroller mislykkes, er svaret en anden motor, ikke en anden forbindelse.
