Lodret motor, enfaset motor eller trefaset motor: Hvilken har din applikation egentlig brug for?

At vælge mellem en lodret motor , a enfaset motor , og en trefaset motor er en af de mest konsekvensbeslutninger ved valg af industrielt udstyr - og at gå galt kan betyde spildt energi, for tidlig fejl og dyr nedetid. Det korte svar: lodret motors er defineret af deres monteringsorientering og bruges i applikationer med aksel ned, såsom pumper og køletårne; enfasede motorer passer til lavt strømforbrug til boliger og lette kommercielle formål; og trefaset motors leverer overlegen effektivitet og drejningsmoment til tunge industrielle operationer. Forståelse af nuancerne i hver enkelt kræver dog et nærmere kig på design, ydeevnedata, omkostninger og brugssager i den virkelige verden.

Hvad er en lodret motor, og hvorfor har orientering betydning?

A lodret motor er ikke blot en standardmotor vendt på siden - det er en helt specialfremstillet maskine designet til at fungere med akslen pegende nedad (eller opad i nogle konfigurationer). Orienteringen ændrer fundamentalt, hvordan interne komponenter håndterer tyngdekraft, smøring og trykbelastninger, hvilket gør horisontale motorer til uegnede erstatninger.

Den mest kritiske mekaniske forskel er tryklejedesignet. I en lodret motor , rotorenheden – sammen med den vedhæftede pumpeaksel, pumpehjulet og enhver væskesøjle over den – udøver kontinuerligt nedadgående tryk. Standard vandrette motorlejer er ikke konstrueret til at absorbere denne aksiale belastning. Lodrette motorer inkorporerer derfor tryklejer, der er normeret til tusindvis af pund nedadgående kraft, typisk ved brug af vinkelkontakt eller koniske rullelejekonfigurationer.

Nøgledesignegenskaber for vertikale motorer

Lodrette motorer deler flere specialiserede designfunktioner, der adskiller dem fra deres horisontale modstykker:

• Trykbærende kapacitet: Konstrueret til at håndtere både upthrust- og downthrust-kræfter, ofte vurderet fra 500 lbf op til 50.000 lbf i store pumpedrevne motorer.
• Muligheder for hult skaft eller massivt skaft: Lodrette motorer med hulaksel tillader pumpeakslen at passere gennem motoren, hvilket forenkler kobling og justering. Dette er den mest almindelige konfiguration i kommunale vand- og spildevandspumpestationer.
• NEMA P-base eller C-face monteringsflanger: Standardiserede flanger sikrer, at motoren bolter sig direkte på pumpehovedet, hvilket eliminerer behovet for en separat bundplade eller koblingsskærm.
• IP55 eller IP65 kapslingsklassifikationer: Fordi vertikale motorer ofte installeres udendørs eller i våde pumpebrønde, er højniveau-indtrængningsbeskyttelse standard.
• Forbedret ventilation: Køleluft skal strømme opad mod tyngdekraften; lodrette motorer har redesignede ventilatorsamlinger og kanalveje for at forhindre hot spots i statoren.

Typiske anvendelser af vertikale motorer

Lodrette motorer dominerer applikationer, hvor en lodret aksel er mekanisk nødvendig:

• Dybbrøndsturbinepumper til kommunal vandforsyning (effektområde: 5 HK til 4.000 HK)
• Køletårnsventilatorer og blæsere med induceret træk i HVAC-systemer
• Lodrette inline-pumpedrivere til industrielle procesløkker
• Vandingspumpestationer i landbrugssektorer
• Kondensat- og kedelfødepumper i elproduktionsanlæg

Enkeltfasemotor: Arbejdshesten i bolig- og lette kommercielle omgivelser

A enfaset motor kører på enfaset vekselstrøm (120V eller 240V i Nordamerika, 230V i det meste af Europa) og er det dominerende valg for fraktioneret til små integrerede hestekræfter - typisk under 5 HK. Dens udbredte brug stammer fra den universelle tilgængelighed af enfaset strøm i boliger, gårde og små virksomheder, ikke fra overlegen ingeniørydelse.

I modsætning til trefaset motors , a enfaset motor kan ikke selv starte fra en enfaset forsyning alene. En enkeltfaset vekselstrøm frembringer et pulserende - snarere end roterende - magnetfelt, som ikke giver noget nettostartmoment i sig selv. Producenter løser dette med hjælpestartmekanismer, som giver anledning til de store undertyper af enfasede motorer.

Typer af enfasede motorer

• Kondensator-Start Induction-Run (CSIR): Bruger en startkondensator (typisk 100–400 µF) til at skabe et faseskift i hjælpeviklingen, hvilket producerer nok startmoment (200–350 % af fuldbelastningsmoment) til kompressorer og pumper. Kondensatoren afbrydes af en centrifugalkontakt, når motoren når ~75% af den nominelle hastighed.
• Kondensator-start kondensator-kørsel (CSCR): Tilføjer en driftskondensator for at opretholde en næsten tofaset tilstand under drift, hvilket forbedrer effektfaktoren og effektiviteten med 5-10 % sammenlignet med CSIR-motorer. Almindelig i klimaanlæg og køleskabe.
• Split-fase (modstand-start): Hjælpeviklingen har højere modstand og lavere induktans end hovedviklingen, hvilket skaber en beskeden faseforskydning. Startmomentet er lavere (100–175 % FLT), og startstrømmen er høj (600–800 % FLT). Velegnet til ventilatorer, blæsere og små apparater med letstartende belastninger.
• Permanent Split Capacitor (PSC): En enkelt kondensator forbliver i kredsløbet til enhver tid. Dette design producerer lavt startmoment, men fungerer stille og effektivt, hvilket gør det til det første valg til direkte drevne HVAC-blæsermotorer og små cirkulationspumper.
• Skraveret polmotor: Den enkleste og billigste enfasede motor; skyggespoler skaber en forsinket magnetisk flux i en del af hver pol. Meget lavt startmoment og effektivitet (15–35%). Anvendes i lette applikationer: små ventilatorer, skrivebordsventilatorer, apparater.

Trefaset motor: Rygraden i industriel magt

Den trefaset motor er den mest effektive, pålidelige og omkostningseffektive elektriske motortype til industriel brug. Den er selvstartende, producerer jævnt kontinuerligt drejningsmoment og opnår fuldbelastningseffektiviteter på 92–97 % i moderne premium-effektivitetsdesign – der klarer sig markant enfasede motorer med samme effekt.

Trefaset vekselstrøm leverer tre overlappende spændingsbølgeformer, hver forskudt med 120°. Når det påføres statorviklingerne af en trefaset motor , producerer de et kontinuerligt roterende magnetfelt, der inducerer en rotorstrøm og genererer drejningsmoment - uden nogen ekstra startvikling, kondensator eller centrifugalkontakt. Denne enkelhed oversættes direkte til lavere produktionsomkostninger, lavere vedligeholdelse og længere levetid.

Hvorfor trefasede motorer dominerer industrien

• Højere effektivitet: IE3 (Premium Efficiency) og IE4 (Super Premium Efficiency) trefasede motorer opnår fuldbelastningseffektiviteter på over 95 % ved 30 HK, mod 85–90 % for sammenlignelige enkeltfasede designs.
• Effekttæthed: En trefaset motor producerer 150 % mere effekt pr. kilogram kobber og jern sammenlignet med en tilsvarende enfaset motor.
• Glat drejningsmoment levering: Trefaset strøm producerer konstant øjeblikkelig effekt, hvilket eliminerer drejningsmomentpulseringerne i enkeltfasede systemer (som topper to gange pr. cyklus). Dette reducerer vibrationer, støj og mekanisk belastning på drevet udstyr.
• Bredt effektområde: Tilgængelig fra fraktioneret HP til 50.000 HP, hvilket gør trefaset motors velegnet til enhver skala af industriel drift.
• Nem hastighedskontrol: Variable Frequency Drives (VFD'er) parrer problemfrit med trefasede induktionsmotorer, hvilket muliggør 20-60 % energibesparelser i applikationer med variabel belastning som pumper, ventilatorer og kompressorer.

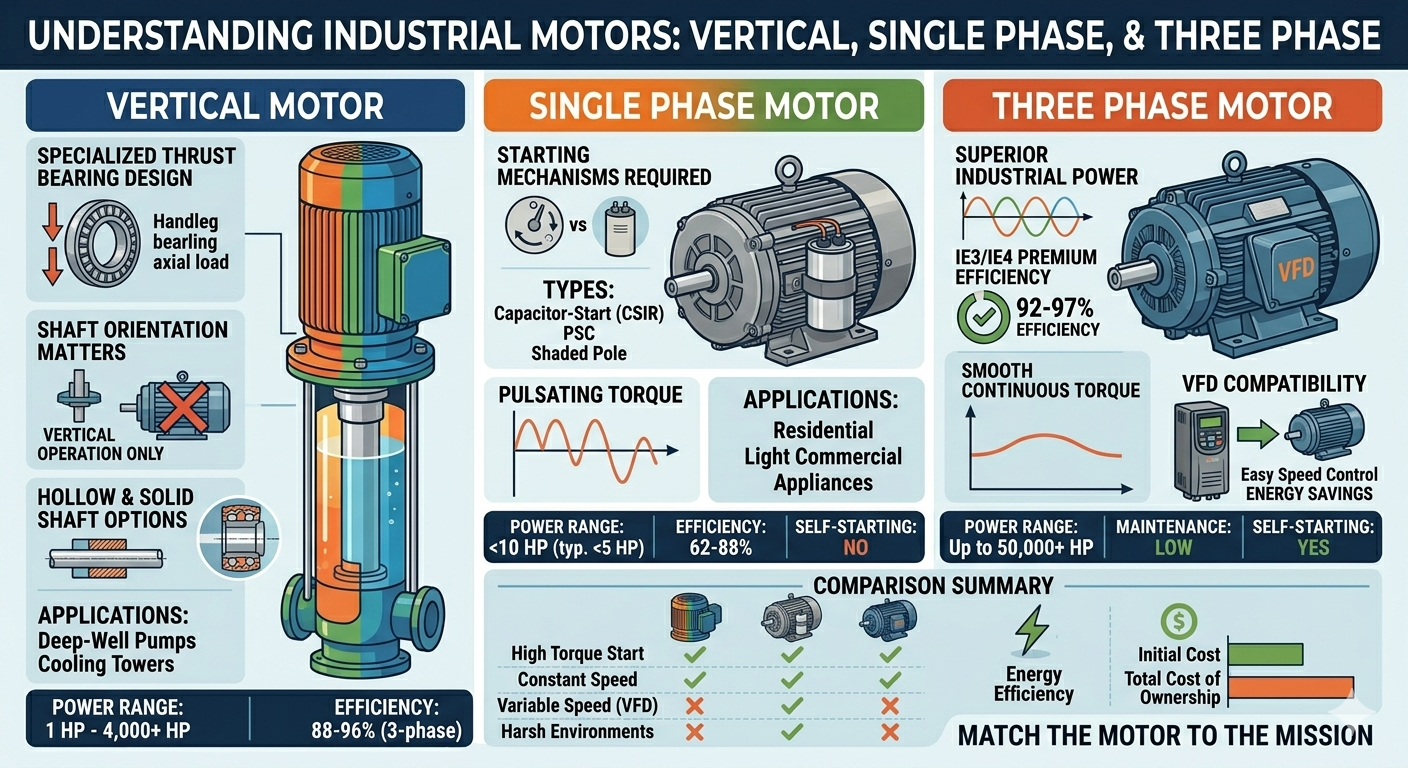

Omfattende sammenligning: Vertikal motor vs. enfaset motor vs. trefaset motor

Den table below provides a direct side-by-side comparison across the most important selection criteria:

Tabel 1: Side-by-side teknisk og kommerciel sammenligning af vertikal motor, enfaset motor og trefaset motor på tværs af 11 nøgleudvælgelseskriterier.

Energiforbrug og samlede omkostninger ved ejerskab: Tallene fortæller historien

Effektivitetsforskelle mellem motortyper oversættes direkte til driftsomkostninger. Overvej et eksempel fra den virkelige verden: en 5 HK (3,73 kW) pumpemotor, der kører 6.000 timer om året med en elpris på $0,12/kWh.

Tabel 2: Sammenligning af årlige energiomkostninger for en 5 HK pumpemotor, der kører 6.000 timer/år ved 0,12 USD/kWh. IE3 trefaset motor sparer $403/år i forhold til en sammenlignelig enfaset motor.

Over en 10-årig levetid, skift fra en enfaset motor til en IE3 trefaset motor sparer ca 4.030 dollars alene i el — mere end indkøbsprisen for mange motorer i dette størrelsesområde. Når det skaleres til et anlæg med 50 sådanne motorer, overstiger de årlige besparelser $20.000.

Sådan vælger du den rigtige motor: en praktisk beslutningsramme

Den correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.

Trin 1: Vurder tilgængelig strømforsyning

Hvis installationsstedet kun har enfaset strøm (almindeligt i boliger, landbedrifter og små detailenheder), en enfaset motor er ofte den eneste levedygtige løsning uden dyre infrastrukturopgraderinger. Hvis trefaset strøm er tilgængelig - som det typisk er i fabrikker, erhvervsbygninger og kommunale faciliteter - a trefaset motor bør være standardvalget for enhver belastning over 1 HK, hvilket giver bedre effektivitet og lavere langsigtede omkostninger.

Trin 2: Bestem krav til akselretning

Hvis det drevne udstyr (pumpe, ventilator, omrører) kræver en lodret aksel, en specialbygget lodret motor er obligatorisk. Forsøg på at bruge en standard horisontal motor i en lodret orientering bortfalder garantier, kompromitterer lejesmøringen og forkorter levetiden dramatisk. Lejeoliebadet i en vandret motor er ikke kalibreret til lodret drift - olie vil samle sig i bunden og udsulte det øvre leje.

Trin 3: Match motor til belastningsegenskaber

• Høje startmomentbelastninger (kompressorer, transportører med tung belastning): Brug en trefaset motor med Design B eller Design C drejningsmomentegenskaber eller en CSIR enfaset motor hvis kun enfaset strøm er tilgængelig.
• Belastninger med variabel hastighed (pumper, blæsere, blæsere): A trefaset motor parret med en VFD er den optimale løsning. Enkeltfasede VFD'er findes, men er mindre effektive og mindre pålidelige.
• Kontinuerlig 24/7 drift: Prioriter altid IE3 eller højere trefaset motors ; energibesparelserne retfærdiggør præmieprisen inden for 12–24 måneder.
• Intermitterende arbejdscyklusser (små apparater, elværktøj): A enfaset motor er tilstrækkelig og mere økonomisk.

Overvejelser om installation og vedligeholdelse

Best Practices for vertikal motorinstallation

Korrekt installation af en lodret motor er afgørende for at opnå den nominelle levetid. Nøgletrin omfatter:

• Kontroller, at pumpens afgangshøjde er normeret til motorens vægt og trykbelastning.
• Kontroller tryklejets forspændingsindstillinger i henhold til producentens specifikationsark før opstart.
• Brug en kalibreret momentnøgle på alle monteringsbolte; ujævne flangesæder forårsager vibrationer og lejeforskydning.
• Fedtsmurte lejer skal eftersmøres med 2.000–4.000 timers intervaller; oliesmurte designs kræver kvartalsvise oliestandskontrol.
• Udfør vibrationsanalyse ved idriftsættelse for at etablere en baseline - enhver aflæsning over 0,1 in/s (hastighed) ved lejehuset berettiger undersøgelse.

Enfaset motorvedligeholdelsestips

Den centrifugal switch and capacitors in a enfaset motor er de primære fejlpunkter. Vedligeholdelsesrutiner bør omfatte:

• Efterse centrifugalkontaktens kontakter årligt for slid og kulstofaflejringer; udskiftes, hvis grubetæring overstiger 0,5 mm dybde.
• Test start og kør kondensatorer med en kapacitansmåler; udskiftes, hvis kapacitansen er mere end 10 % under den nominelle værdi.
• Overvåg driftstemperatur — a enfaset motor kører varmt (over klasse B isolationsgrænse på 130°C) indikerer overbelastning, dårlig ventilation eller en svigtende kondensator.

Trefaset motorvedligeholdelsestips

Den inherent simplicity of a trefaset motor betyder, at vedligeholdelse primært er forebyggende:

• Udfør isolationsmodstandstest (megger) årligt; en sund motor bør læse over 100 MΩ ved 1.000V DC.
• Kontroller fasebalancen ved motorklemmerne — spændingsubalance på mere end 1 % forårsager en uforholdsmæssig stigning på 6–10 % i motoropvarmningen.
• Smør lejer efter fabrikantens skemaer; oversmøring er lige så skadeligt som undersmøring.
• Overvåg motorstrømmen med en klemmemåler ved hvert serviceinterval; en gradvis strømstigning signalerer ofte lejeslid eller viklingsforringelse før fuldstændig fejl.

Ofte stillede spørgsmål (FAQ)

Konklusion: Match motoren til missionen

Denre is no universally "best" motor — only the right motor for a specific application. A lodret motor er det eneste rigtige valg, når der kræves en lodret akselgrænseflade; ingen mængde af tekniske løsninger gør en horisontal motor til en sikker erstatning. A enfaset motor forbliver den praktiske og omkostningseffektive løsning til laveffektapplikationer, hvor kun enfaset strøm er tilgængelig. Og en trefaset motor er det optimale valg til stort set alle industrielle, kommercielle og tunge applikationer, hvor 3-faset strøm er tilgængelig - tilbyder overlegen effektivitet, lang levetid, jævnt drejningsmoment og problemfri VFD-integration.

Den data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency trefaset motor genvindes mange gange i energibesparelser. For faciliteter, der ønsker at reducere driftsomkostninger og CO2-fodaftryk samtidigt, opgradering af aldring enfasede motorer til IE3 trefaset motors — hvor strøminfrastrukturen tillader det — er en af de højeste ROI-investeringer, der findes i industriel energistyring.
